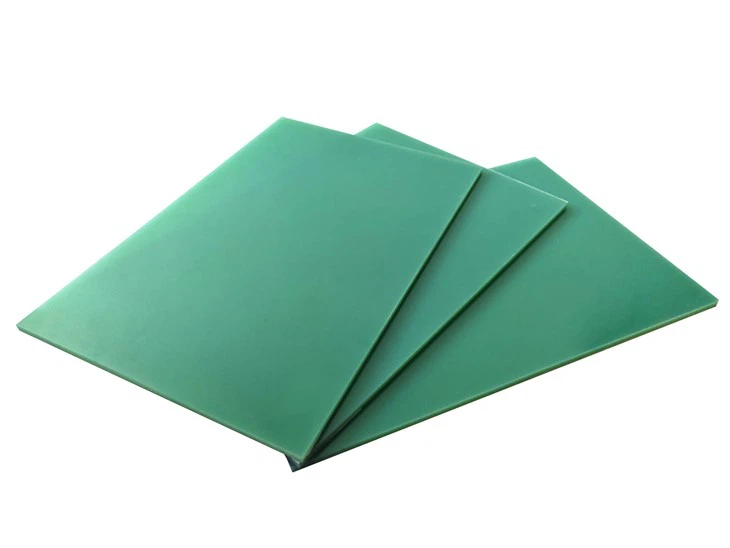

G10 is a composite material made of glass fiber and epoxy resin, synthesized through high-temperature and high-pressure processes. G10 epoxy sheet, G represents the abbreviation for glass fiber in English, and the number 10 indicates that the content of glass fiber is 10%. G10 has good mechanical properties at high temperatures, with certain strength, acid and alkali resistance, Vattentätning och bra isoleringsprestanda .
G10 epoxy fiberglass sheet is a reinforced material that improves the overall performance of the material by adding glass fibers, including enhanced heat resistance and better dimensional stability. It is highly favored in electronic, electrical, and structural applications due to its excellent comprehensive performance. G10, Epoxy fiberglass sheet and 3240 epoxy sheet are several special specifications of epoxy sheets, each med unika tekniska egenskaper och applikationsfält .
G10-epoxiplåt är känt för sin utmärkta elektriska isoleringsprestanda och mekaniska styrka, vanligtvis laminerat med epoxiharts och vävt glasfiberduk . Den höga värmebeständigheten för G10-ark gör det mycket populärt som ett isoleringsmaterial i elektrisk och elektronisk utrustning, särskilt i högspänningsapplikationer som kräver hög tillförlitlighet .}}}
1. Vår produktion
Produktionsprocessen för G10 Epoxy -ark inkluderar huvudsakligen följande steg:
1. Råmaterialberedning
De viktigaste råvarorna är glasfiberduk och epoxiharts, som måste vävas i trasa och beredas med epoxiharts och härdningsmedel .
2. Immersion och laminering
Fördjupa glasfiberduken i epoxiharts för att säkerställa att fibrerna är helt täckta av hartset, staplar sedan flera skikt och laminerar dem genom hög temperatur och högt tryck för att bilda ett ark .
3. härdningsbehandling
Härdning av epoxiharts vid höga temperaturer (vanligtvis cirka 160 grader) för att bilda stabila kemiska bindningar och förbättra arkens totala prestanda .
4. postbehandling
Skär arket i specifika storlekar och former enligt efterfrågan, vanliga bearbetningsmetoder inkluderar skärning, borrning, etc. .
Strikt kontroll av temperatur, luftfuktighet och bearbetningsnoggrannhet krävs i produktionen för att säkerställa arkens elektriska prestanda och mekaniska styrka .
2. Produktionsbeskrivning
|
Standarder |
IEC -klass: EPGC201 NEMA: G10 |
|
Storlek |
1020x1220mm; 1220x2040mm; 1220x2440mm eller anpassad storlek |
|
Färg |
Grön, gul, svart eller anpassad färg |
|
Produktionsförmåga |
Max 300 ton per månad |
|
Utseende |
Ytan är slät, platt utan bubblor och sprickor |
|
Förpackning |
Insvept med PP -film utanför och pallar med IPPC -märken |
3. Ansökan
G10 kan användas som apparatlinjer, lager, datorelektronik, transportörer, elektroniska brädor, packningar, växlar, industriell elektronik, maskinkomponenter, mekaniska linjer, PCB: s fixtur, våglödningspall, surfbräda, switchar, terminalbrädor, tjocka delar, transformatorer, tvättar, slitage osv. ..}}}}
4. Allmänna applikationer:
5. Teknisk datablad
|
Nej . |
Testobjekt |
Mått |
Krav |
Resultat |
Testning av metord |
|
|
1 |
Böjhållfasthet vinkelrätt |
MPA |
Större än eller lika med 340 |
420 |
Gb/t 1303.2-2009 |
|
|
2 |
Draghållfasthet (MD) |
MPA |
Större än eller lika med 314 |
402 |
||
|
3 |
Draghållfasthet (TD) |
MPA |
Större än eller lika med 216 |
300 |
Gb/t 1303.2-2009 | |
|
4 |
Charpy Impact Strength Parallel |
kj/m² |
Större än eller lika med 33 |
42 |
Gb/t 1303.2-2009 | |
|
5 |
Elektrisk styrka vinkelrätt mot lamineringar (vid 90 grader ± 2 grader i 25# transformatorolja) |
kv/mm |
Större än eller lika med 11,8 |
13.2 |
Gb/t 1303.2-2009 | |
|
6 |
Nedbrytningsspänning parallellt med lamineringar (vid 90 grader ± 2 grader i 25# transformatorolja) |
kv |
Större än eller lika med 35 |
100 |
||
|
7 |
Relativ permittivitet (50Hz) |
- |
Mindre än eller lika med 5,5 |
5.4 |
||
|
8 |
Isoleringsmotstånd efter nedsänkning i vatten (Avsmalnande stiftelektroder 25,0 mm gap) |
MΩ |
Större än eller lika med 5,0x10⁴ |
8.0x10⁶ | Gb/t 1303.2-2009 | |
|
9 |
Vattenabsorption |
% |
Mindre än eller lika med 0,71 |
0.04 |
Gb/t 1303.2-2009 | |
|
10 |
Rockwell hårdhet |
- |
Större än eller lika med 69 |
M103 |
Gb/t 3398.2-2008 | |
|
11 |
Glasövergångstemperatur (DSC Methord) |
grad |
Större än eller lika med 110 |
113 |
Gb/t 22567-2008 | |
|
12 |
Vidhäftningsstyrka |
N |
Större än eller lika med 5600 |
8200 |
Gb/t 1303.2-2009 | |
|
13 |
Termisk stabilitet (200 grader ± 2 grader /1H) |
Ingen delaminering Inga bubblor, sprickor |
Möta |
1.74 |
Visuell inspektion |
|
6. Vårt certifikat
Vi har passerat ISO9001 Kvalitetshantering Mystem, ISO14001 Miljöhanteringssystem och vårt Epoxy -isoleringsblad har certifierats av ROHS och nå certifiering .
7. Vår utländska utställning
Vi deltog aktivt i utländska relaterade branschutställningar, sådana CWIEME i Tyskland och Shanghai, AEC i Frankrike, Big5 i Dubai och Elecrama i Indien för att ge våra kunder de bästa isoleringsprodukterna .
8. Förpackning och leverans
Vi förser våra kunder starkt Kraft -papper och bälte för att säkerställa säkerheten för förpackning, använder också PP -film som är lindad utanför för att undvika skador och fukt i transit . Vi använder träpallar med IPPC -märken och rökningscertifikat, som fullt ut uppfyller importländernas utbrott .}
